1 教育应用场景

必捷网络推出的面向教育领域的多屏互动解决方案,在协议支持、功能设计上充分考虑了老师和学生的使用诉求,设计兼容AirplayMiracastWiDiBJCast(自研)投屏协议,教师和学生可以将手机或者PC电脑显示界面通过无线方式快速投屏到大屏显示设备上。

1.1 无线屏幕扩展

扩展屏幕是投屏技术最基础的功能,它可以让讲授者不局限于教室内某一固定的多媒体系统来演示画面,还可以增加移动、平板,甚至另一台电脑作为扩展屏幕,支持演示的设备来源和形式更加丰富。例如,教师需要演示移动设备里的文档、照片、视频等内容,就不再需要物理拷贝了,通过投屏技术就可以直接展示。同时,学生也可以将自己Pad或者PC上的内容投屏到教室大屏上进行分享。

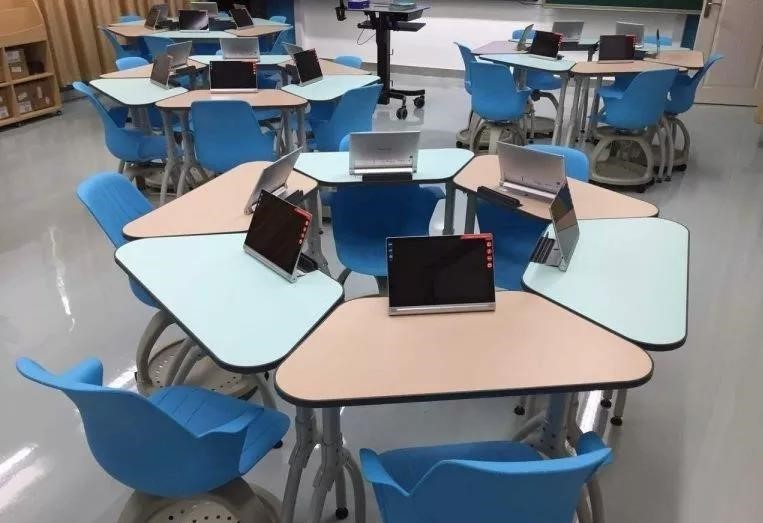

1.2 投屏分组讨论

在这种模式下,各分组的学生各自将自己的电脑或PAD投屏至自己所在组的副屏,进行组内的展示和讨论。各组组内的投屏仅限于本组,组内的投屏可以是单屏模式也可以是四分屏模式,便于对比讨论。

1.3 集中式投屏

在这种模式下,教室可以将某组,例如A组的讨论投屏内容,拉到教师大屏上显示,同时将教师大屏的内容分发给各个讨论组的副屏。各组的学生仅需要观看自己的副屏即可观看A组的讨论投屏内容。从而实现将某组讨论内容进行全体展示的目的。

2 必捷方案概述

必捷智慧教室多屏互动解决方案采用“必捷会议盒子”+“云管理平台”+“服务定制”的公有云、私有云部署方案,根据企业会议室的的实际情况量身打造专属解决方案。

  • 支持Miracast、WIDI、Airplay等原生功能投屏(无需安装APP);
  • 支持Android、iOS、Mac、Windows智能终端无线镜像投屏(安装APP);
  • 必捷会议盒子支持云端管理功能,可统一管理、配置、会议数据统计,可私有化部署;
  • 支持多屏互动,多机联动
  • 提供可定制化服务,支持开机画面定制;
  • 提供可二次开发的无线投屏发射端SDK供用户集成,发射端SDK兼容Android、iOS、Mac、Windows系统智能终端;
  • 提供可二次开发的无线投屏接收端SDK供用户集成,用户可基于必捷会议盒子开发自己界面、投屏策略、集成策略、录制功能等;
  • 提供可二次开发的盒子管理接口,用户可基于此接口,开发属于自己的运维管理平台,用于远程统一管理硬件盒子。

3 方案适用

  • 高校智慧教室
  • 中小学智慧教室、未来教室、翻转课堂等
  • 展厅
  • 智慧会议室

4 方案介绍

4.1 基本功能介绍

  • 原生Airplay、Miracast:支持智能终端原生的Airplay、Miracast投屏功能无需安装任何软件;
  • 无线投屏:支持手机、Pad、PC可以通过无线/有线方式直接将屏幕显示到大屏上,无需复杂连线。支持学生的设备投屏到学生屏,老师的设备投屏到老师屏。兼容Android、iOS、Windows、Mac系统;并最多可同时支持4路显示。

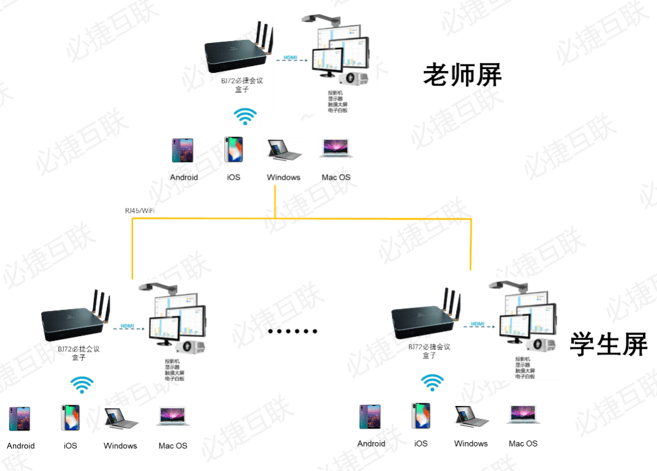

  • 多屏互动、多机联动:支持大小屏互动,老师屏和学生屏互动,支持老师屏广播给学生屏,支持学生屏投屏到老师屏。
  • 电子白板:老师可以在老师屏端进行电子白板、批注等功能
  • 反向控制:通过触摸屏或者鼠标,老师可通过老师屏反向控制自己设备。并可通过老师屏和学生屏,反向控制学生设备。
  • 平台管理:平台可对网内注册的所有投屏盒子进行统一管理,配置信息统一下发,会议信息实时统计,可私有化部署。

4.2 产品介绍

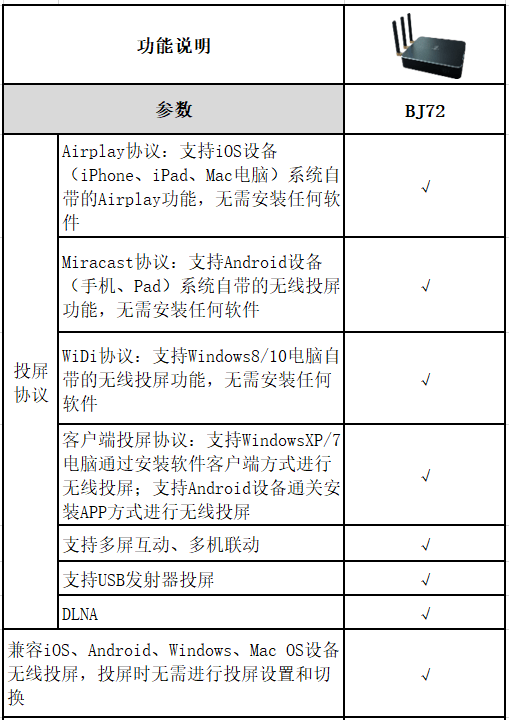

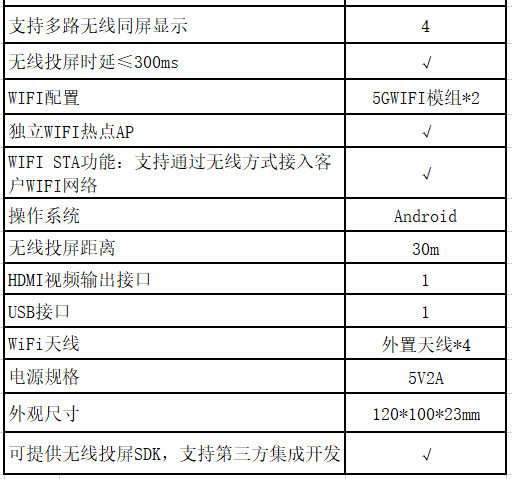

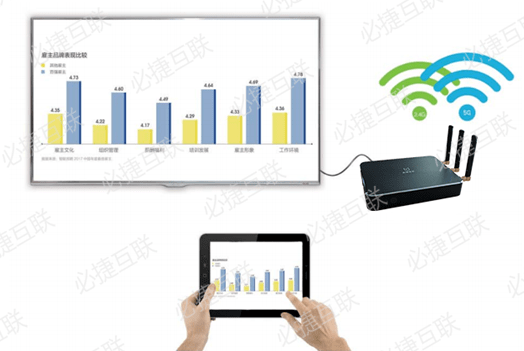

4.2.1 必捷会议盒子

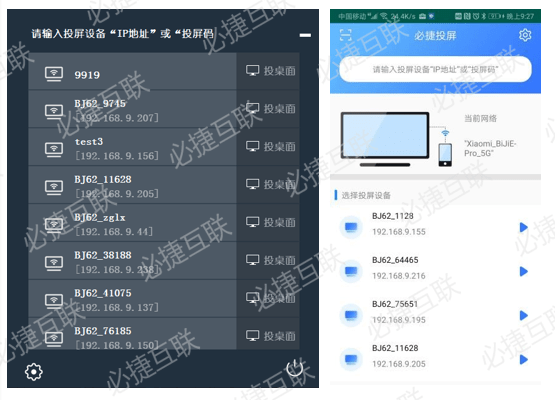

4.2.2 必捷无线投屏客户端软件

  • Windows投屏客户端

支持WinXP以上系统

支持屏幕及声音发送

支持4K屏幕

支持主副屏切换

支持反向控制

支持发现、投屏码模式

可提供SDK开发包

  • Android投屏客户端

    支持Android5.0以上系统

    支持屏幕发送

    支持发现、扫码、投屏码模式

    可提供SDK开发包

  • iOS投屏客户端

支持iOS8以上系统

支持屏幕及声音发送

支持发现、投屏码、扫码模式

可提供SDK开发包

  • Mac投屏客户端

支持MacOS10.10以上系统

支持屏幕发送

支持4K屏幕

支持反向控制

支持发现、投屏码模式

可提供SDK开发包

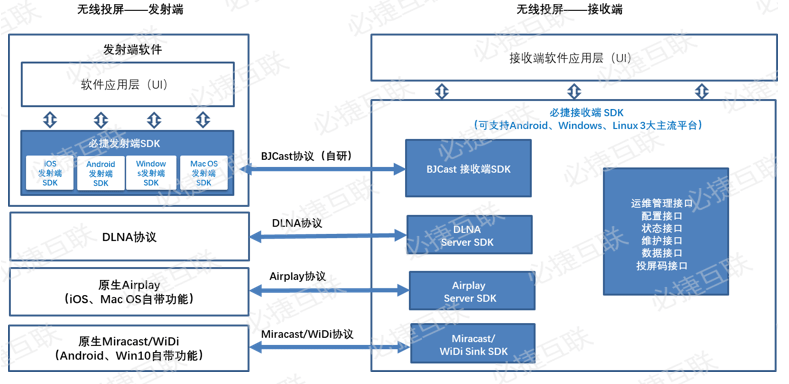

4.2.3 必捷无线投屏SDK

必捷网络提供业内最全的无线投屏SDK解决方案,满足企业和教育用户集成和定制化需求和服务。

  • 发射端SDK

提供Windows、MacOS、Android 5.0+、iOS平台SDK

具备采集声音(Android不具备)、编码、网络发送功能

具备采集屏幕、硬编码、网络发送功能

Windows、MacOS平台可提供C/C++接口或者js接口

Android平台可提供C/C++接口或者aar方式接口

iOS提供C/C++接口

提供易集成接口,集成周期1-2周

  • 接收端SDK

提供基于必捷会议盒子的接收端SDK

也可提供基于Windows、Android、Linux平台的接收端SDK

支持Airplay接收端、Miracast接收端

支持BJCast接收端(对应于Android、iOS、Windows、MacOS发射端软件)

支持同时接收端及显示多个发射端画面

提供简易接口,集成周期1-2周

用户可灵活实现各类功能:比如多屏显示、画中画、主动踢人、会议管理等功能

  • 盒子管理接口

提供TCP+JSON接口

提供主机名称配置

提供主机有线网络、无线网络配置

提供主机状态接口

提供主机版本升级接口

用户可基于此实现自己的盒子管理平台,集成进自己的运维平台

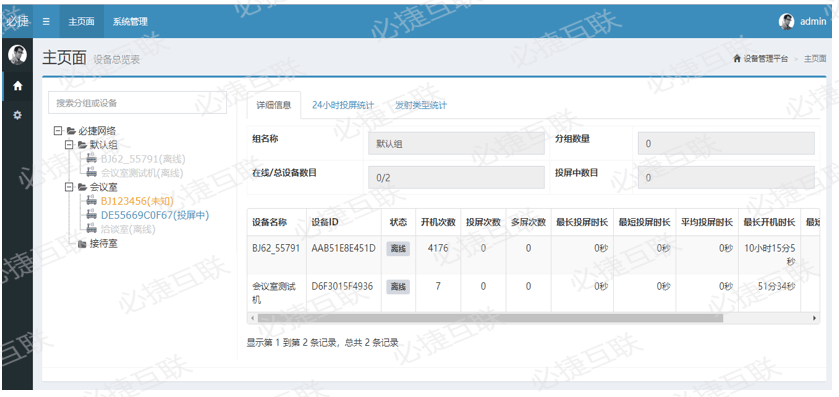

4.2.4 统一管理服务平台BJ-Mng8000

  • 可私有化部署
    • 推荐配置 管理1000个盒子以下:
      • CPU: 2*2.0G以上
      • RAM:4G以上
      • 硬盘:100GB以上
    • 推荐配置 管理10000个盒子以下:
      • CPU: 8*2.0G以上
      • RAM:16G以上
      • 硬盘:1000GB以上
  • 具备组织管理功能
    • 投屏设备分组
    • 可按分组、单个设备进行配置管理
  • 具备必捷会议盒子的配置
    • 名称配置
    • 更换壁纸
    • 投屏PIN码
    • 有线网络配置
    • 无线网络配置
    • 投屏模式配置
    • 分辨率配置
  • 具备必捷会议盒子的维护
    • Log下载
    • 重启
    • 版本升级
  • 具备必捷会议盒子的管理
    • 设备开机、关机状态呈现
    • 当前投屏状态呈现
    • 数据看板
      • 可按天、周、月查看统计
      • 可按组、设备查看统计
      • 设备投屏次数统计
      • 投屏时长(最长、最短、平均)、开机时长统计(最长、最短、平均)
      • 发射设备类型统计
  • 具备投屏码、二维码等管理
    • 生成全局唯一投屏码
    • 投屏码与设备名称、IP地址一一绑定

5 应用案例

5.1 法国Easytis教育集团应用在法国各中小学教室

法国Easytis公司使用我司的BJ72产品在法国、欧洲、东南亚、日本、韩国、美国的教育系统中,广泛推广我司产品,成果显著。

5.2 锐捷教育集成我司产品丰富其产品线

锐捷教育使用我司多屏互动软件,集成进其智慧教室解决方案中,广泛应用在各中小学及高校中

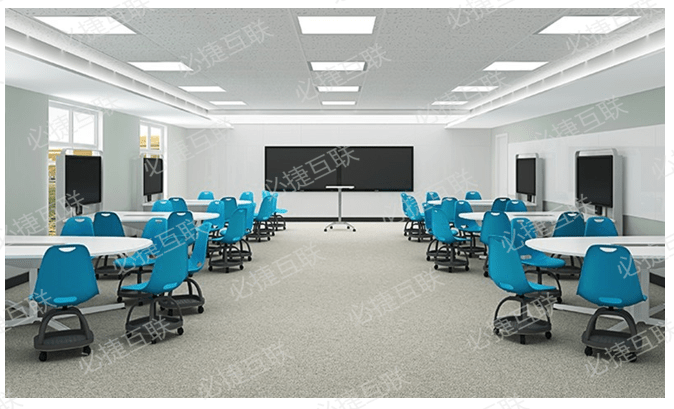

5.3 云南大学智慧课堂

云南大学数百个教室逐步部署我司BJ72产品,形成智慧互动教室

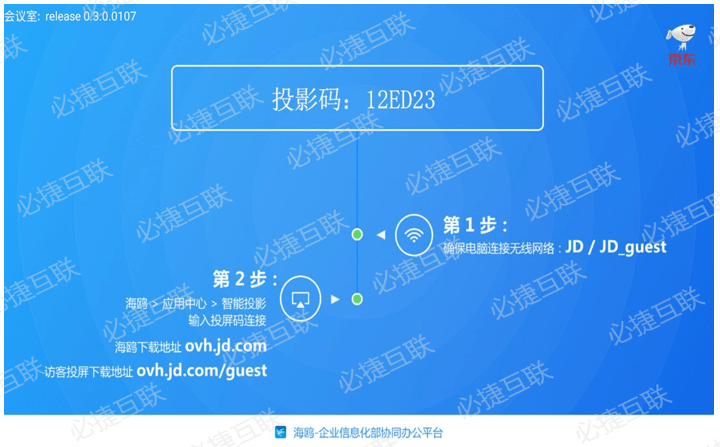

5.4 京东集团海鸥智能会议室系统

京东集团全国1000个会议室统一集采,必捷为其定制硬件盒子和软件系统

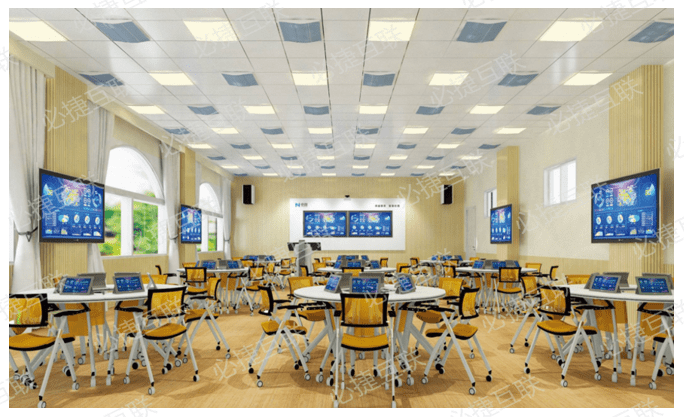

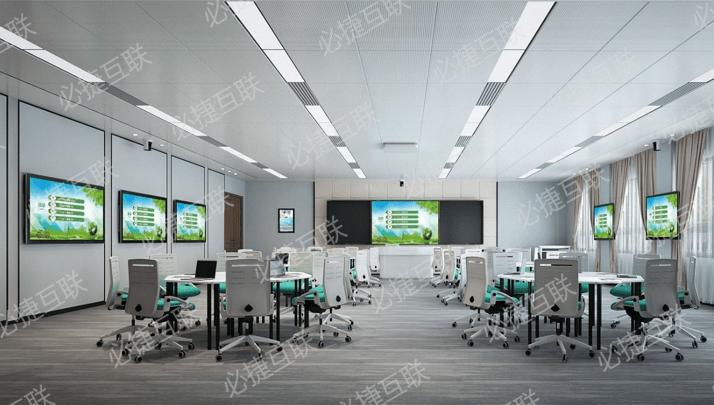

5.5 其他典型案例



6 必捷网络

6.1 我们的优势

  • 能够同时支持多个协议的投屏而无需切换模式—业内唯一
  • 支持Miracast、WIDI多路投屏—业内唯一
  • Miracast、WIDI兼容性稳定性—业内最好
  • 能够同时提供发射端、接收端开发包—业内唯一
  • 最全的投屏协议支持厂家,且自主研发—业内最全
  • 硬件发射器、APP、无APP、SDK、会议盒子—解决方案最全
  • 支持多屏互动、多机联动
  • 专注2B2E市场,响应快,研发直接服务客户—业内最好

6.2 关于我们

苏州必捷网络有限公司以融合通信技术、云视频技术为核心的多媒体服务解决方案提供商 ,荣获“苏州相城领军企业”、“国家高新技术企业”、“江苏省民营科技型企业”、“双软企业”等称号。

必捷网络深耕无线投屏技术6年,所有相关技术都已申请专利、软著等保护。

必捷网络致力于为全球行业用户提供领先的无线图传算法和高效办公解决方案,构建互联互通的智能办公网络系统。必捷网络研发的无线图传技术、媒体融合处理技术、高效办公智能产品在多个垂直领域保持领先,涵盖金融、教育、物流、工业、安防、地产、零售、广告等多个行业。目前,必捷网络已与国内外数百家知名公司和机构建立合作,包括竞业达、卓智教育、锐捷、天立泰、法国easytis、海尔集团、京东集团、中冶集团、埃森哲、诺基亚贝尔、欧司朗、华为海思、58同城、中石油等众多行业级头部企业。
