必捷网络高清视频会议解决方案-硬件方案(1)
  • 总体设计目标
  1. 可靠稳定的系统 由于视频会议对业务实时性要求非常高,为了保证系统的稳定,我们首先在设备选型上要选择业内最成熟、最稳定的产品,从方案设计要进行高稳定性的设计并且整个系统需要提供很强的管理手段与事故监测手段。

    视频会议系统是公司到联网上的业务应用。整个视频会议对图像、语音的清晰流畅性要求较高。这就需要我们在设备选型上要选择业内技术最先进的产品,支持最先进的编解码算法,支持Qos,并且在方案设计要考虑到的整个系统的Qos、拥塞控制、流量控制等问题,从而保证整个某某企业视频会议系统在召开会议时,图像、语音清晰流畅。

  2. 管理可用的系统 整个视频会议系统的网络管理任务繁重。我们在某某企业视频会议系统的方案设计中,必须提供一套全面实用的视频会议系统管理解决方案,我们必须实现会场点管理、会议管理、会议控制、会议诊断、会议监测和日志管理等系统管理功能,通过这些管理手段从而保证视频会议系统运行稳定。
  3. 灵活扩展的系统 为了保证视频会议系统符合当今信息技术飞速发展的趋势,我们在视频会议系统的方案设计中,必须考虑到视频会议系统的扩展需求。这就需要我们所提供的产品必须是符合ITU标准的,而且适应各种网络环境,我们提供的方案可以方便灵活地进行系统扩展。

  • 系统设计原则
  1. 高性能 高性能的视频会议系统适应于数据、图像、视频等多媒体网络应用的要求,采用合理的拓扑结构,最大限度地利用所有设备的优势,建立一个高性能的会议网络系统。
  2. 可拓展性 视频会议系统设备应当考虑到未来系统的升级扩充,随着传媒和通信新技术的采用,配置的系统设备需要具有能够增加或连接新技术设备的能力,从而使系统在一定时限(3-5年)内保持技术领先。

  3. 实用性与先进性 在视频会议系统的设计中,充分考虑了实用性和易操作性,便于管理和维护,易于用户掌握和学习使用。系统采用了当前流行且成熟并有较多成功案例的技术装备。当前视频会议技术发展迅速,新的设备不断涌现并趋于成熟,系统设计在满足实用性的基础上具有一定的超前意识,选用先进的网络技术及通信设施,将整个视频会议系统的组网技术水平定位在一个高的层次上,以适应高的应用要求。

  4. 产品选型与标准化 产品选型符合国家电信级标准要求,系统启动快,故障恢复迅速,具有一定的热备份功能。建立了一个开放式、遵循国际国内标准的视频会议系统,与系统中其他接入产品具有良好的互通性,兼顾系统的中长期扩展,在网络结构、网络应用、网络管理、系统性能等各个方面适应未来视频会议和多媒体应用的需要。

  5. 可靠性与安全性 视频会议系统安全可靠运行是整个系统建设的基础。方案设计与系统集成保证了系统的稳定性、安全性、可靠性和易维护性,并具有远程监督和管理能力,对系统内的主要站点和线路能实现在线监视和控制;有效阻止对视频设备的非法访问和操作,保障系统的可靠稳定和极强的抗病毒、黑客攻击能力。



  • 视频会议系统组件规则

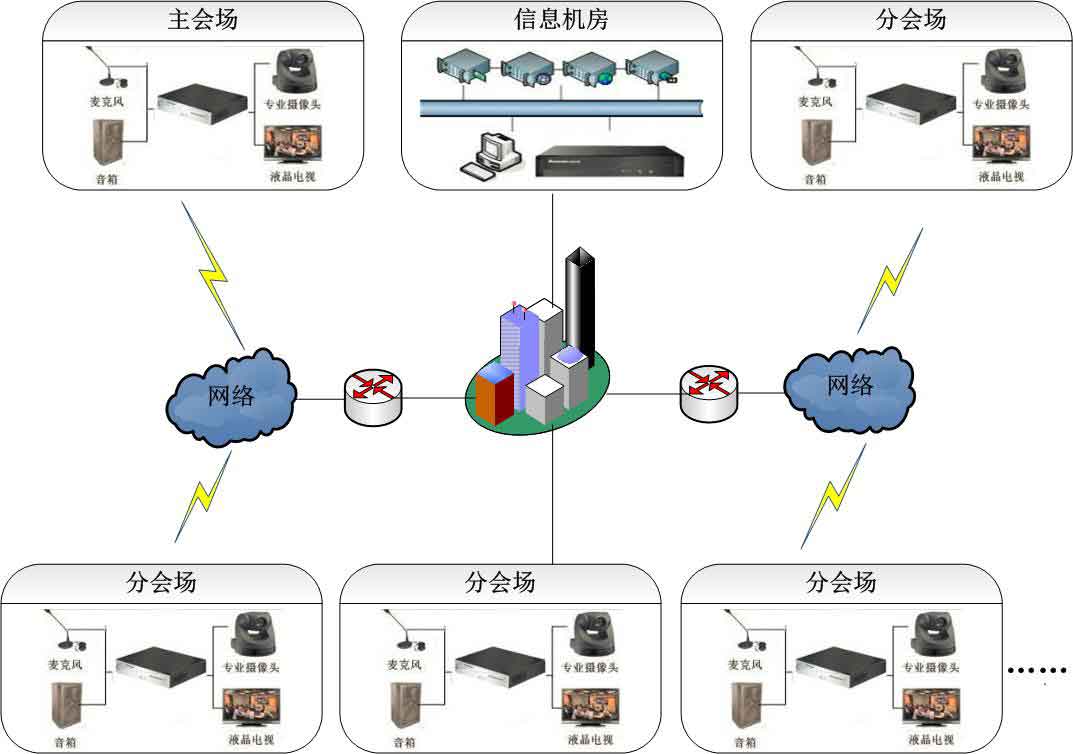

  1. 系统组件应用拓扑图

视频会议系统组建拓扑图

  • 设备部署说明

总部信息机房

视频会议多点控制器部署于公司中心机房或进行IDC托管,采用多用户处理能力的多点控制器,后期可进行软件升级,实现各会场与总部信息交互,系统管理员可以直接管理和远程控制。图像编码体制支持H.264/ISO MPEG4视频标准,具备IP接口,能够支持高清视频终端的接入,支持召开不同分辨率不同速率不同协议的混网会议。符合建设目标的总体建设要求。

总部主会场
规划在公司总部部署1台视频会议硬件终端以及所有外围连接设备。

分会场
规划各分会场部署视频会议硬件终端以及所有外围连接设备。



带宽要求以下为带宽计算的一些说明
目前视频会议带宽分为终端节点带宽和多点控制器带宽。在这两类带宽中,每类带宽都是由上行带宽和下行带宽组成,是非对称的带宽。

多点控制器带宽要求
以下为传输标清图像时的带宽要求:
目前针对峰值n个会场参加会议,广播主会场1路(1920*1080)图像、数据的传输、文档的同步则所需上行带宽为n*2M。

主会场带宽计算
考虑到会议时可能会观看多路画面,建议下行带宽2000k.

各分会场带宽计算
终端节点带宽是指终端用户接收由多点控制器分发的远程视音频流、数据流(称为下行带宽)以及上传本地视音频流、数据流(称为上行带宽)到多点控制器所需要的带宽。通常终端节点接收远程视音频是否通畅、数据显示响应的实时性与下行带宽有关,下行带宽2000k.

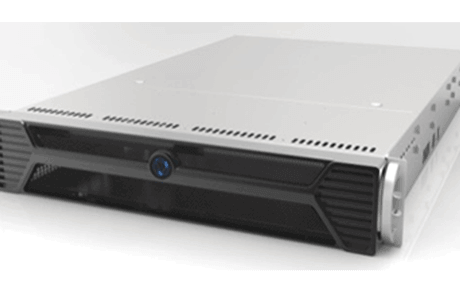

  • 视频会议多点控制器 MCU8000



视频会议系统多点控制单元



MCU8000是必捷网络新一代高清视频会议多点控制器,集视音频、数据交互功能为一体,具有超强的交互处理能力,支持负载均衡和服务器级联, 其开创性的级联功能,能极大的节省系统带宽,其强大的会议控制管理能力,使得整个系统会议在安全、稳定、高品质的前提下顺利完成。





遵循标准

通信标准: RVTP(Risunton Video Transmission Protocol),ITU-T H.323协议、 SIP协议
视频标准: Mpeg-4/H.261/H.263+/H.264等编码标准
音频标准: G.711/G.722.1/G.723.1等编码标准
双流、多流: H.239、H.239+
安全加密: DES、MD5、SSL、H.235
容量 会议容量:单MCU最大支持120个会议
多画面功能 支持每个会议都有多画面,最大每个会议16个多画面
速率适配 全速率适配,任意速率加入会议

全数量适配,每个终端速率都可不同,速率适配终端数量不限

数据会议 文字消息、即时通信、应用共享、电子白板、文件传输、文件协同修改、多媒体播放共享
组网能力 N+1集群容错

负载均衡

分布式组网

多级级联组网

备份路由

接口 4×LAN接口

3×USB接口

1×VGA接口

1×COM口

支持的分辨率 320*240、352*288、640*480、1280*720
登录与维护 WEB远程
MCU交叉连接 支持各种平台的MCU对连

支持合法互联网地址方式连接

支持防火墙地址映射方式连接

延时 转发延时10ms以内

MCU级联延时10ms以内

环境要求 工作温度范围:0℃~+50℃

相对湿度:20%~85%,非凝结

电气特性 工作电压:220V±10%

工作频率:50Hz±10%

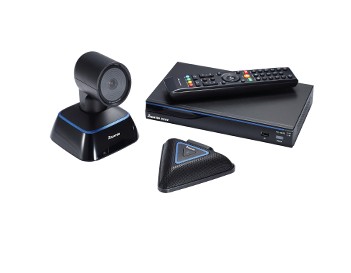

  • 1080p高清视频会议终端  AVT-H500

1080p高清视频会议终端 AVT-H500

AVT-H500是必捷网络自主研发的一款可与其它H.323协议互通的高清终端。配备HD1080P摄影机以及标准式的麦克风,呈现清晰且流畅的视讯影像效果;搭配使用必捷网络串接式麦克风( Daisy Chain ),在大空间或特殊格局的会议室中,也可以接收到清晰的音讯效果。

全高清应用效果
图像高清:支持720p/1080P全高清视频输入和输出,活动图像帧率5~30帧/秒可选,带给您流畅的全高清视频交互体验。


语音高清:独创的Audec音频处理技术,支持高达32KHz的宽频立体声CD级别语音,为您提供剧场般的音质享受。


数据高清:内置智能双流、多流技术,可在一个会议中实现多路高清晰活动图像、1路或多路高清晰数据,数据分辨率高达1280×1024,让您在会议中随心所欲地共享数据。清晰的图像、语音和数据,带给您高品质的会议效果,协助您提高工作效率。

领先的视频编解码技术
低带宽、可扩展编码能力:采用业界领先的H.264 High Profile(level 5) 和H.264 SVC编码技术,视频精度提高一倍,并可进行自适应码率控制,可在512K带宽下实现全动态1080P视频的编码传输。一次编码可提供两种不同码流的视频分辨率,可分别用于本地存储和远程无线传输,满足各种不同会议需求。多路编解码能力:支持同时进行多路图像的编码和解码应用。

强大的网络适应能力
强大的智能纠错技术:在高达20%丢包率的情况下也可以实现互联网的多媒体通信。
强大的智能网络修复技术:即使恶劣的网络情况下,也保证图像永不花屏。
强大的自适应传输技术:自动判断网络情况,并自适应网路传输。

独创的多业务终端
具备多业务接入能力,可在一个终端上实现视频会议、视频监控、即时通信、VoIP、网络传真等多种业务的接入。

强大的会议录像功能
具备强大的会议录像功能,可以选择会议中的图像、声音、数据等任意一个或多个信息源进行录像;录像可通过USB接口保存在U盘或移动硬盘等设备上。

多画面功能
与MCU配合,终端的每路输出都具有多画面显示功能,单屏最大可显示16个画面;多画面显示模式中每个子画面的分辨率不变

技术指标:

遵循标准 通信标准: ITU-T H.323协议、 SIP协议

连线频宽128Kbps ~ 4Mbps

RJ45 network LAN (10/100Mbps)

手动频宽设定

任一点均可启动同步分享

视频标准: H.264, H.263, H.263+, H.261,

H.239 同步视讯分享

音频标准: G.711, G.722, G.722.1, G.728, G.722.1C
双流、多流: H.239、H.239+
安全加密: DES、MD5、SSL、H.235
系统组件 高画质PTZ摄影机

串接式麦克风x 1

红外线无线遥控器

L 型架(承载镜头专用)

传输线

显示 支援XGA (4:3) / HD720p/HD1080p (16:9)

支援单/双显幕显示

多重版面显示方式

支持多国语言使用者介面(英语/繁中/简中/捷克语/丹麦语/荷兰语/芬兰语/法语/ 德语/匈牙利语/义大利语/日语/韩语/挪威语/波兰语/葡萄牙语/罗马尼亚语/俄语/西班牙语/瑞典语/泰语)

会议中显示对方站点名称

视讯规格 30fps 只需最低128 Kbps

会议影像解析度 :

– CIF (352 x 288)

– 4SIF (704 x 480

– 4CIF (704 x 576)

– HD720p (1280 x 720)

– HD1080p (1920 x 1080)

同步分享影像解析度 :

– VGA (640 x 480)

– SXGA (1280 x 1024)

支援位元率控制

支援H.239 本机端与远端同步分享功能

高画质镜头 200 万画素CMOS 镜头

4 倍光学变焦PTZ 镜头摄影机(上下视角50°,左右视角200°)

F = 3.325 ~ 3.675; fl = 6 ~ 60mm

最小拍摄距离30cm

可视角度范围62°

视频输入接口 HDMI, VGA
视频输出接口 HDMI, VGA
音讯特性 回音消除,杂音消除,AGC 自动增益控制
音讯输入 串接式麦克风,3-pin 迷你XLR AUX 麦克风,3.5mm Phone Jack Line-In
音讯输出 HDMI,3.5mm Phone Jack Line-Out
环境要求 工作温度范围:0℃~+50℃

相对湿度:20%~85%,非凝结

电气特性 工作电压:220V±10%

工作频率:50Hz±10%
